복합재료에서 물성이란 무엇인가?

복합재료에서 물성이란 무엇인가를 단순히 “강도가 얼마인가”, “탄성률이 얼마인가” 같은 숫자 질문으로 다루기 시작하면 실제 설계와 개발에서는 쉽게 오해가 생긴다. 복합재료에서는 공급사나 제조사가 제시하는 어떤 수치 하나를 바로 구조해석과 설계에 넣는 방식이 종종 위험하다.

그 이유는 단순하다. 복합재료는 금속이나 일반적인 등방성(isotropy) 재료와 달리, 재료를 만드는 과정 자체가 성능을 함께 만든다. 탄소섬(carbon fiber) lot, 프리프레그 batch, 수지 배합 batch, 경화 조건, post-cure 여부, 사용 환경 온도와 습도까지 모두 물성 변동에 영향을 준다. 그래서 복합재료에서 “물성”은 하나의 숫자가 아니라, 어떤 레벨의 재료를 어떤 조건과 어떤 목적에서 대표하려는 값인가의 문제에 가깝다.

복합재료에서 물성이 하나의 숫자가 아닌 이유

금속에서는 재료 규격과 열처리 상태가 비교적 잘 정해져 있으면, 물성을 하나의 대표값처럼 다루는 일이 상대적으로 자연스럽다. 물론 금속도 분산이 있지만, 복합재료에 비하면 재료 제조와 공정 변동이 설계 변수와 더 강하게 얽혀 있는 경우가 많다.

복합재료에서는 다음과 같은 요소가 물성 변동에 직접 관여한다.

• 탄소섬유(carbon fiber) 또는 보강재의 lot 차이에 따른 변동
• 수지(resin) 배합과 batch 차이에 따른 변동
• prepreg 제조 조건과 batch 차이에 따른 변동
• 적층(lay-up)과 적층 시 섬유 배열 방향에 따른 변동
• cure cycle의 온도, 압력, 시간에 따른 변동
• post-cure 여부
• void, resin-rich area, fiber waviness 같은 제조 결함
• hot/wet, cold/dry 같은 사용 및 시험 환경 조건

즉 복합재료의 물성은 재료 자체의 “특성”만이 아니라, 재료 + 공정 + 환경 + 구조 구성이 함께 만들어낸 결과다. 이 때문에 복합재료에서 물성을 말할 때는 “어떤 재료의 어떤 조건에서의 어떤 대표값인가?”를 먼저 정의해야 한다.

복합재료에서 말하는 물성은 어느 레벨의 값인가

복합재료에서 “물성”이라고 할 때는 같은 단어를 써도 실제로는 전혀 다른 수준의 값을 섞어 말하는 경우가 많다. 이걸 구분하지 않으면 대화가 엇갈린다.

섬유와 수지의 물성

가장 기초적인 수준은 fiber와 resin 자체의 물성이다. 예를 들어 탄소섬유의 인장탄성률, 수지의 유리전이온도(Tg; Glass Transition Temperature), 점도, 인성 같은 값이 여기에 해당한다. 이 값들은 재료 시스템을 이해하는 데 필요하지만, 구조 설계에 바로 넣을 값은 아니다.

프리프레그의 물성

prepreg 상태에서는 resin content, volatile, tack, drape, out-life, shelf life 같은 제조 및 취급과 관련된 특성이 중요해진다. 이것도 물성이라고 부를 수는 있지만, 주로 제조성과 품질 확보를 위한 정보다.

라미나(lamina)의 물성

단일 ply 수준의 라미나 물성은 복합재 구조 해석에서 매우 중요한 기본 입력이다. 예를 들면 다음이 있다.

• E₁^t, E₂^t, E₁^c, E₂^c
• G₁₂
• ν₁₂
• F₁^tu, F₂^tu, F₁^cu, F₂^cu, S₁₂, S₁₃

하지만 여기서도 주의할 점이 있다. 이 값들이 어떤 시험 조건과 어떤 material system, 어떤 cure condition, 어떤 환경 조건에서 정의되었는지에 따라 결과가 크게 달라질 수 있다.

라미네이트(laminate)의 물성

실제 구조부재는 대개 단일 라미나가 아니라 라미네이트다. 따라서 적층 구성, 섬유 방향, 적층패턴(LSS; laminate stacking sequence)에 따라 강성, 강도, 열팽창, 휨 거동이 달라진다. 이 단계의 값은 이미 구조 레벨에 더 가까운 값이며, 단일 라미 물성만으로 직접 대체할 수 없다.

환경 조건이 포함된 물성

복합재료에서 물성은 as-manufactured 상태만으로 고려하지 않는 경우도 있다. hot/wet, elevated temperature, moisture-conditioned, post-impact 등 사용 환경과 손상 상태에 따라 물성의 의미가 달라진다. 따라서 “물성이 얼마인가”를 묻는다면, 사실상 “어느 환경에서의 어느 수준의 물성인가”를 함께 묻지 않으면 답이 불완전하다.

왜 데이터시트 평균값을 바로 설계에 쓰면 안 되는가

시스템 엔지니어가 소재 공급사에 “물성이 얼마죠?”라고 묻고, 공급사는 기술자료(TDS; Technical Data Sheet)에 있는 수치를 제시하는 장면은 매우 흔하다. 문제는 TDS의 수치가 대개 특정 제조 lot에서 샘플을 채취하여 얻은 평균값(mean value) 이거나, marketing/technical communication 목적의 대표값이라는 점이다.

평균값은 재료를 이해하고 초기에 필터링을 하는 데는 도움이 되지만, 구조 설계와 인증의 관점에서는 충분하지 않은 경우가 많다. 이유는 다음과 같다.

• 표본 수가 제한적일 수 있다
• 특정 lot 또는 batch 조건으로 소재 전체를 대표할 수 없다
• 시험 조건이 사용 조건과 다를 수 있다
• 분산과 하한(lower bound)이 반영되지 않을 수 있다
• 라미네이나 actual part behavior를 대표하지 않을 수 있다

즉 TDS의 값은 “이 재료 시스템이 대략 어떤 수준인가”를 보여주는 출발점이지, 설계용 입력값으로 바로 써도 된다는 의미가 아니다.

복합재료에서 통계적 대표값이 필요한 이유

복합재료는 제조와 환경 변동에 민감하기 때문에, 설계에 쓰는 값은 평균이 아니라 대표값(statistically defined allowable or characteristic value) 으로 정의될 필요가 있다.

A-basis와 B-basis

항공우주 분야에서는 A-basis, B-basis allowable가 대표적이다. 개념적으로 보면 다음처럼 이해할 수 있다.

• A-basis: 95% 신뢰수준에서, 모집단의 최소 99%가 이 값 이상이라고 보장되는 통계적 하한값
• B-basis: 95% 신뢰수준에서, 모집단의 최소 90%가 이 값 이상이라고 보장되는 통계적 하한값

일반적으로 항공기에서 A-basis는 직접적으로 주요 하중을 감당하는 primary structure, B-basis는 하중을 감당하지만 안전 등의 영향도가 상대적으로 낮은 fairing류 등의 secondary structure에 적용된다. 실제 사용 목적은 구조 중요도, fail-safe 개념, 인증 요구사항에 따라 달라질 수 있지만, 핵심은 하나다.

설계에 쓰는 값은 평균값이 아니라, 통계적으로 정의된 하한값이어야 할 수 있다.

characteristic value

해양, 풍력, civil 구조 쪽에서는 characteristic value라는 개념이 자주 쓰인다. 이 역시 평균이 아니라, 분산과 불확실성을 고려해 설계에 적용할 대표값을 정의하려는 접근이다. DNV ST-C501 같은 문서에서 이런 관점이 중요한 이유도 여기에 있다.

MOL(maximum operating limit)

항공과 일부 고신뢰 산업에서는 물성을 단순 강도 수치만이 아니라, 운용 한계와 연결해서 보기도 한다. MOL(maximum operating limit)은 환경과 수명, 운용 조건까지 포함해 어떤 범위 안에서 재료를 써야 하는가와 관련된 개념으로 이해할 수 있다.

즉 복합재료의 물성은 “시험에서 나온 그대로의 숫자”가 아니라, 설계, 인증, 운용에 맞게 통계적으로 해석된 값이어야 한다.

설계 단계에 따라 필요한 물성은 어떻게 달라지는가

복합재료에서 물성은 하나의 값이 아니라, 설계 단계와 목적에 따라 달라진다. 재료와 공정을 결정하기 위한 screening 단계에서 필요한 물성과 구조해석을 위해 데이터 입력이 가능한 물성, 안전이나 영향도 등을 고려한 물성, 재료 시험을 통해 검증된 물성 등 개발의 단계에 따라 다른 물성값이 사용될 수 있다.

중요한 점은 초기부터 재료 시험 계획을 수립해서 최종적으로 설계가 완료되기 이전에 시험을 통해 검증된 재료 물성을 구조해석에 반영을 해야 한다.

Material / Process screening 단계

초기 소재 스크리닝에서는 TDS 평균값이나 문헌값이 유용할 수 있다. 이 단계에서는 재료 시스템 간 상대 비교가 목적이기 때문이다.

Conceptual Design 단계

개념 설계 단계에서는 구조 개념과 하중 경로를 정의하고, 대략적인 사이징이 이루어진다.

이 단계에서는 다음과 같은 접근이 필요하다.

• 라미나 수준의 물성 사용
• 보수적인 추정치 적용
• 환경 조건을 반영한 값 선택 (예; dry/wet, cold temp. / room temp. / elevated temp.)

중요한 점은 이 단계에서도 TDS 평균값을 그대로 쓰기보다 보수적인 가정과 재료가 구조 부품이 되는 과정에서 발생하는 변동성을 고려한 값을 사용하는 것을 고려하는 것이 좋다. 또한, 개념 설계 단계에서는 볼트 홀 등 세부적인 사항이 고려되지 않기 때문에 라미나 물성을 기반으로 글로벌하게 검토하는 수준으로 충분하다.

Detailed Design 단계

상세 설계 단계에서는 구조 형상, 적층 구성, 공정 조건이 구체적으로 결정된다.

이 단계에서는 다음이 필요하다.

• 라미네이트 수준의 물성
• 구조 거동을 반영한 값
• 환경 조건별 물성
• 실제 실험 결과를 반영한 물성
• 볼트 홀 등 세부 요소 부위에 대한 해석과 실험

이 시점에서는 단순히 추정이나 대략적인 값이 아니라 실제 적용하려는 재료 시스템, 적층패턴(LSS; laminate stacking sequence), 공정을 반영하여 실험적으로 검증된 물성 데이터가 필요하다. 따라서 이 단계에서는 실험을 통한 물성 검증이 핵심이 된다.

Verification / Certification 단계

검증 및 인증 단계에서는 실험을 통해 얻은 통계적으로 정의된 대표값이 요구된다.

예를 들면:

• A-basis
• B-baiss
• characteristic value
• project-specific allowable

이 값들은 다음이 반영되어야 한다.

• 소재/중간재의 생산 lot to lot 변동성
• 제조 공정중 발생 가능한 변동성
• 시험 조건

즉, 이 단계에서는 물성이 단순 측정값이 아니라 복합재료에 요구되는 구조적 건전성 수준이나 안전, failure 발생 시 영향도 등에 대한 검토가 필요하다. 안전이나 신뢰성에 대한 검토가 이루어진 후에 어떤 재료의 대표값을 재료의 물성으로 인정할 것인지를 판단할 수 있다.

복합재료 물성을 잘못 쓰면 어떤 문제가 생기는가

복합재료에서 가장 흔한 문제는 “좋아 보이는 수치”가 실제 설계에 그대로 들어가는 것이다.

TDS 평균값을 allowable처럼 쓰는 경우

가장 빈번하게 발생하는 사례다. 평균값은 분산을 설명하지 않는다. 구조부품은 평균 개체가 아니라 하한 성능까지 고려해야 하는 경우가 많다.

라미나 물성과 라미네이트 거동을 혼동하는 경우

단일 ply 수준의 물성을 그대로 적층 구조 전체 거동에 대응시키면 실제 라미네이트 stiffness, strength, failure mode와 어긋날 수 있다. 예를 들어 하나의 라미네이트 구조부재에서 요구되는 성능을 위한 적층 설계는 라미나 물성을 기반으로 설계할 수 있지만 급격하게 형상이 변경되는 부분이나 다른 부품과 결합을 위한 볼트 홀 등이 존재하는 부분에서의 상황은 라미 물성만으로 판단하기 어렵다.

환경 조건을 빼고 생각하는 경우

상온 건조(room temperature dry) 기준의 값을 hot/wet 조건 구조에 그대로 쓰면 낙관적 결론이 나올 수 있다.

제조 변동을 무시하는 경우

같은 fiber와 resin을 쓴다고 해서 항상 같은 물성이 나오는 것은 아니다. prepreg batch, cure condition, void content, post-cure 여부가 달라지면 결과도 달라진다.

TDS의 물성값과 실험에서 파단 강도

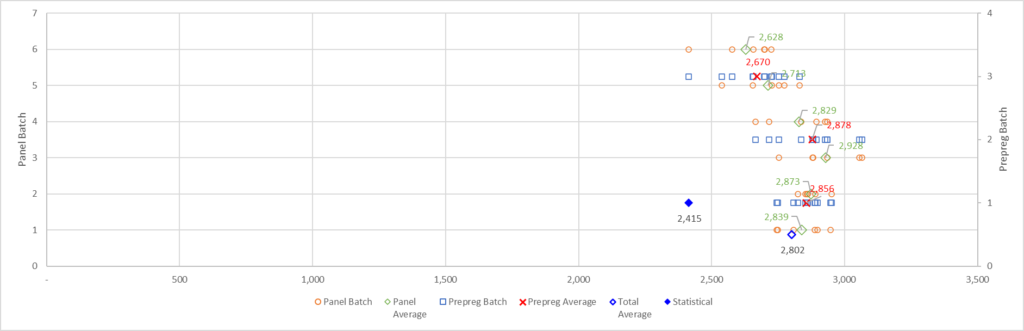

아래 그림은 도레이첨단소재의 T700S/Epoxy 소재인 USN 프리프레그 라미나의 인장강도 측정 데이터를 보여준다.

도레이첨단소재의 TDS 상 USN 소재의 인장 파단강도는 2,934.4 MPa로 확인된다.

프리프레그 batch에 따른 물성을 평균값으로 보면:

• 프리프레그 Batch_1 : 2,856 MPa
• 프리프레그 Batch_2 : 2,878 MPa
• 프리프레그 Batch_3 : 2,670 MPa

패널 성형에 따른 물성 평균값을 보면:
(동일한 프리프레그 batch에서 동일한 장비로 동일한 경화 조건으로 다른 날 성형한 패널)

• 프리프레그 Batch_1 / 패널 Batch_1 : 2,839 MPa
• 프리프레그 Batch_1 / 패널 Batch_2 : 2,873 MPa
• 프리프레그 Batch_2 / 패널 Batch_3 : 2,928 MPa
• 프리프레그 Batch_2 / 패널 Batch_4 : 2,829 MPa
• 프리프레그 Batch_3 / 패널 Batch_5 : 2,713 MPa
• 프리프레그 Batch_3 / 패널 Batch_6 : 2,628 MPa

프리프레그 batch 변동성에 의해 186 MPa의 차이가 확인된다.
동일한 프리프레그에서도 패널 batch 변동성에 의해 108 MPa의 차이가 확인된다.

뿐만 아니라 분산에서도 차이가 확인되어 batch_3에서는 low tail이 길게 형성이 되어 최하 2,414 MPa에서 파손이 발생할 수 있다는 가능성이 확인된다. TDS와 비교하면 520 MPa 낮은 강도에서 파손이 발생한 것이다.
다시 말하면, USN 소재의 83%는 TDS의 물성 2,934 MPa 이하에서 파손이 발생할 가능성이 있다는 말이다.

특별히 도레이첨단소재에서 잘못된 데이터를 제공한다고 이야기하는 것이 아니다. 소재 재조사에서는 이런 통계적 확률을 고려한 물성을 제공하지 않는다. 어느 정도의 확률통계적 신뢰성을 확보한 값을 재료의 물성으로 정의할 것인지는 사용자, 즉 시스템 엔지니어가 결정해야할 사항이다.
단순히 복합재료 선반을 설계하는 경우와 항공기 구조물을 설계하는 경우 재료에 요구되는 신뢰도의 수준이 다르기 때문이다.

결국 복합재료에서 물성을 잘못 쓰는 문제는 단순 숫자 오류가 아니라, 재료 시스템을 잘못 정의한 채 설계를 시작하는 문제다.

복합재료에서 먼저 확인해야 할 질문

복합재료 물성을 검토할 때는 최소한 다음 질문을 먼저 던져야 한다.

이 값은 어느 레벨의 물성인가

• fiber인가
• resin인가
• prepreg인가
• lamina인가
• laminate인가

이 값은 어떤 조건에서 얻은 것인가

• as-cured인가
• post-cured인가
• room temperature dry인가
• hot/wet인가
• 어떤 시험 규격으로 얻었는가

이 값은 평균값인가 대표값인가

• TDS mean인가
• A-basis/B-basis인가
• characteristic value인가
• project-specific allowable인가

이 값은 어떤 목적에 쓰려는 것인가

• 소재 비교용인가
• 개략 설계용인가
• 구조해석 입력값인가
• 인증/검증용인가

이 질문이 정리되지 않은 상태에서 “복합재료 물성이 얼마인가?”를 묻는 것은, 실제로는 설계에 필요한 정보를 아직 정의하지 못한 상태에 가깝다.

복합재료에서 물성이란 무엇인가

복합재료에서 물성은 단순한 재료 상수(material constant)가 아니다. 더 정확하게 말하면, 그것은 특정 재료 시스템이 특정 제조 조건과 특정 환경 조건에서 보여주는 응답을, 특정 목적에 맞게 대표한 값이다.

이 정의는 복합재료를 재료가 아니라 구조 시스템으로 본다는 관점과도 연결된다. 복합재료의 성능은 섬유와 수지의 본래 물성만으로 결정되지 않는다. 제조 과정, 적층 구조, 환경 노출, 손상 축적, 통계적 분산까지 포함해야 비로소 설계에 쓸 수 있는 값이 된다.

따라서 복합재료에서 물성을 다룬다는 것은 “숫자를 받는 일”이 아니라, 그 숫자가 무엇을 대표하는지 해석하는 일에 더 가깝다.

FAQ

복합재료 물성은 왜 하나의 숫자로 말하기 어려운가?

복합재료는 재료 제조, 적층 구조, 경화 조건, 환경 조건, 시험 조건에 따라 값이 크게 달라질 수 있기 때문이다. 따라서 같은 “물성”이라는 말이라도 어떤 레벨과 어떤 조건의 값을 말하는지 먼저 정의해야 한다.

데이터시트(TDS) 값은 설계에 바로 써도 되는가?

대체로 그대로 쓰면 위험할 수 있다. TDS 값은 평균값이거나 특정 조건의 대표 수치인 경우가 많아서, 설계용 allowables 또는 characteristic value와는 의미가 다를 수 있다.

A-basis와 B-basis는 무엇이 다른가?

둘 다 통계적으로 정의된 하한값 개념이지만, 신뢰 수준과 적용 맥락이 다르다. 핵심은 평균값보다 보수적인 대표값이라는 점이다.

라미나 물성과 라미네이트 물성은 왜 다른가?

라미나는 단일 ply 수준의 값이고, 라미네이트는 적층 구성 전체의 거동을 반영한 값이다. 배향, stacking sequence, coupling effect 때문에 둘은 직접 같다고 볼 수 없다.

복합재료에서 환경 조건은 왜 중요한가?

온도, 습도, 화학 환경, 장기 노출은 수지와 계면, 전단 거동에 영향을 줄 수 있다. 따라서 room temperature dry 값만 보고 실제 운용 조건을 판단하면 낙관적인 결론이 나올 수 있다.
